| Brand Name: | Seacent |
| Model Number: | trança 2CH |
| MOQ: | 10pcs |
| Payment Terms: | L/C, T/T |

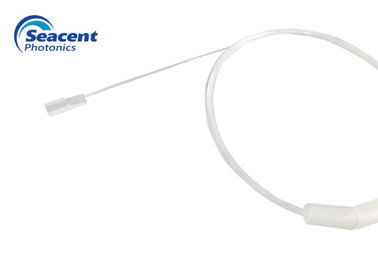

Trança de fibra ótica de vidro 2CH G657A1 0.5M Length da disposição do silicone
Comprimento da trança 2CH G657A1 0.5M da disposição da fibra
Características:
PM, manutenção programada, fibras do milímetro
Baixa perda de inserção e baixo PDL
Elevada precisão e confiança alta
Dimensão compacta
Alguns fibras óticas do comprimento e afastamentos feitos sob encomenda da fibra
Aplicações:
Interruptores
Interferometria
Sensores óticos
Componentes integrados
Multiplexers/desmultiplexador
Conexão aos dispositivos do medidor de ondas
Especificação:
| comprimento da fibra | de poucos centímetros a várias centenas medidores |
| tipo da fibra | PMF, MMF, SMF ou costume |
| ângulo de lustro | 0+/-0.5; 8+/-0.5; costume |
| precisão da posição da fibra | +/-1um (x e linha central) |
| conectores | FC, LC, SC, ST, SMA, MU, E2000, outro |
| afastamento da fibra | mediante solicitação |
| quantidade da fibra | mediante solicitação |
tabela da dimensão da placa de base do V-sulco:
| L | W | H | X | Y | erro detalhado | ||||||
| tipo | tamanho | diferença comum | tamanho | diferença comum | tamanho | diferença comum | tamanho | diferença comum | diferença da altura do núcleo | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5,7 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0,1 | |
Informação pedindo:
|
Número do produto |
Tipo da fibra |
Comprimento da fibra |
|
01=1CH 02=2CH 03=4CH 04=8CH 05=12CH 06=16CH 07=24CH 08=32CH 09=48CH 10=64CH 11=96CH |
1=G657A1 2= G657A2 3=G652D 4=G652B |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M |
|
|
