| Brand Name: | Seacent |
| Model Number: | fibra array-12ch |
| MOQ: | 10pcs |
| Payment Terms: | L / C, T / T |

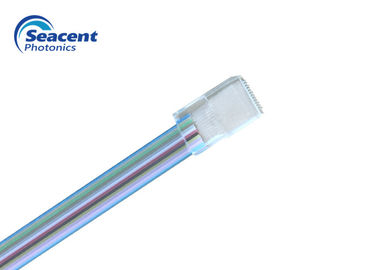

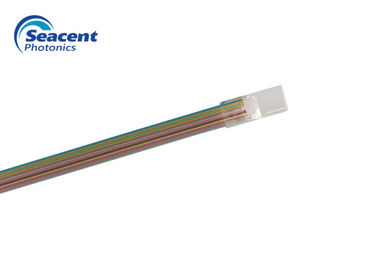

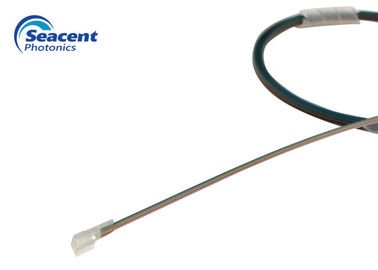

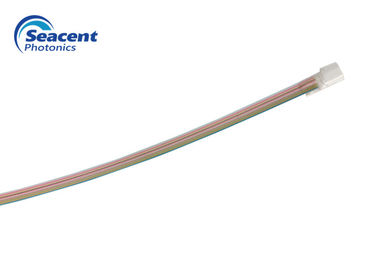

Nós fornecemos a disposição de alta qualidade da fibra para encontrar as várias procuras dos clientes com baixa perda de inserção, perda do retorno alta, e dimensão compacta.
As disposições da fibra são fabricadas com a carcaça do V-sulco da elevada precisão pelo conjunto de Browave/processo originais do polimento para obter uma precisão excelente da posição do núcleo da fibra e a qualidade perfeita do lustra a superfície.
Especificações:
| Artigo | Parâmetro |
| Número de canais | 1CH ~ 128CH |
| Material | Vidro de quartzo, borosilicate, silicone |
| Distância do núcleo/tolerância (μm) | 250, 127/0,7 |
| Comprimento da fibra (m) | 2.0±0.1 |
| Ângulo de lustro (°) | 0, +8, -8 (±0.3) |
| Nivelamento de lustro | ﹤ 5 fringes@633nm |
| Tipo da fibra | SMF-28e ou SMF-28e XB |
| Temperatura de funcionamento (℃) | -40~85 |
tabela da dimensão da placa de base do V-sulco:
| L | W | H | X | Y | erro detalhado | ||||||
| tipo | tamanho | diferença comum | tamanho | diferença comum | tamanho | diferença comum | tamanho | diferença comum | diferença da altura do núcleo | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5,7 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0,1 | |
Aplicações:
| Número do produto | Tipo da fibra | Comprimento da fibra |
|
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
|
1=G657A1
2= G657A2
3=G652D
4=G652B
|
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
S=Customized
|
|
|
