Disposição de soldadura da fibra ótica do receptáculo do revestimento da AR para o FÁ de Demux RC
Pessoa de Contato : Mike nie
Número de telefone : 8613713851846
Whatsapp : +8613713851846
| Quantidade de ordem mínima : | 10pcs | Tempo de entrega : | 5-8 dias do trabalho |
|---|---|---|---|
| Termos de pagamento : | L / C, T / T |
| Lugar de origem: | Guangdong, China | Marca: | Seacent |
|---|---|---|---|
| Certificação: | ISO9001,ROHS | Número do modelo: | Fibra array-128ch |
|
Informação detalhada |
|||
| Cor: | Azul, alaranjado, verde, marrom, branco, vermelho, preto, amarelo, roxo, cor-de-rosa, verde da água | Material: | Vidro de quartzo, borosilicate, silicone |
|---|---|---|---|
| Ângulo de lustro (°): | 0, +8, -8 (±0.3) | Tipo do conector: | SC/FC/LC-APC/UPC, LC, ST, FC, TOSLINK |
| Polimento da virola: | PC, UPC, APC | Aplicação: | Rede de FTTH, telecomunicação |
| Nome do produto: | disposição da fibra | ||
| Realçar: | disposição da fibra do plc,Fibra Array |
||
Descrição de produto

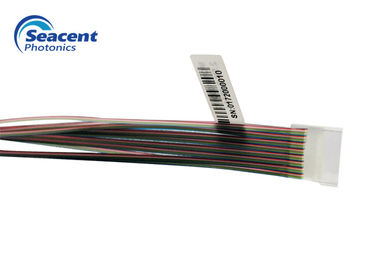

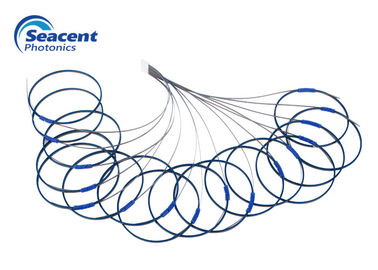

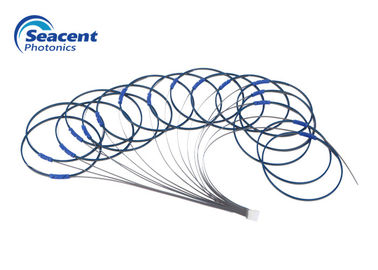

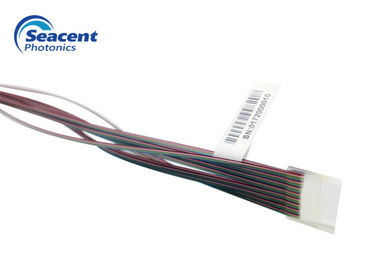

A disposição (FA) da fibra usa um V-sulco (V-sulco) para montar uma fibra ótica, um pacote de fibras, ou uma fita em uma carcaça da disposição.
A disposição da fibra é uma fibra desencapada que remova o revestimento da fibra. Uma parcela é colocada no V-sulco e pressurizada pelo esparadrapo pelo membro da pressurização.
Especificações:
| Artigo | Parâmetro |
| Número de canais | 1CH ~ 128CH |
| Material | Vidro de quartzo, borosilicate, silicone |
| Distância do núcleo/tolerância (μm) | 250, 127/0,7 |
| Comprimento da fibra (m) | 2.0±0.1 |
| Ângulo de lustro (°) | 0, +8, -8 (±0.3) |
| Nivelamento de lustro | ﹤ 5 fringes@633nm |
| Tipo da fibra | SMF-28e ou SMF-28e XB |
| Temperatura de funcionamento (℃) | -40~85 |
tabela da dimensão da placa de base do V-sulco:
| L | W | H | X | Y | erro detalhado | ||||||
| tipo | tamanho | diferença comum | tamanho | diferença comum | tamanho | diferença comum | tamanho | diferença comum | diferença da altura do núcleo | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5,7 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
Aplicações:
MEM
Dispositivos do PLC: Divisor do PLC, AWGs
Componentes ativos/passivos integrados
Micro módulos do sistema ótico
Atenuador óticos variáveis
Disposição da lente/colimadores
Baixa perda de inserção
Perda do retorno alta.
Temperatura larga da operação
Estabilidade e confiança altas
Precisão alta da posição do núcleo da fibra
| Número do produto | Tipo da fibra | Comprimento da fibra |
|
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
|
1=G657A1
2= G657A2
3=G652D
4=G652B
|
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
S=Customized
|
