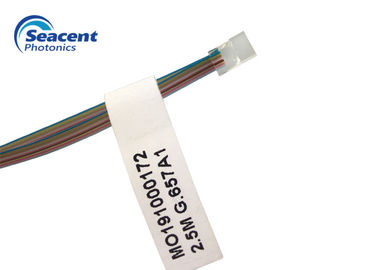

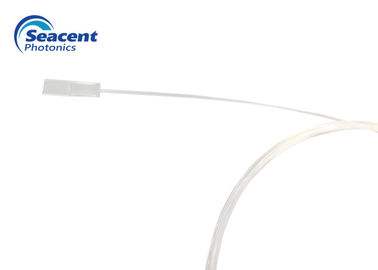

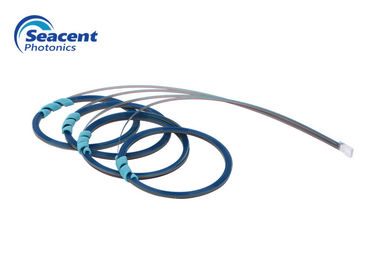

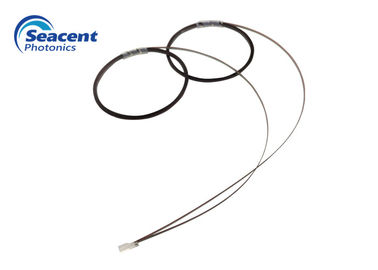

Disposição de soldadura da fibra ótica do receptáculo do revestimento da AR para o FÁ de Demux RC
Pessoa de Contato : Mike nie
Número de telefone : 8613713851846
Whatsapp : +8613713851846
Quantidade de ordem mínima : | 10pcs | Tempo de entrega : | 5-8 dias do trabalho |
---|---|---|---|
Termos de pagamento : | L / C, T / T |
Lugar de origem: | Guangdong, China | Marca: | Seacent |
---|---|---|---|
Certificação: | ISO9001,ROHS | Número do modelo: | fibra array-24ch |
Informação detalhada |
|||
cor: | Azul, alaranjado, verde, marrom, branco, vermelho, preto, amarelo, roxo, cor-de-rosa, verde da água | Materiais: | Vidro de quartzo, borosilicate, silicone |
---|---|---|---|
Ângulo de lustro (°): | 0, +8, -8 (±0.3) | Tipo de conector: | SC/FC/LC-APC/UPC, LC, ST, FC, TOSLINK |
Polonês da virola: | PC, UPC, APC | Embalagem: | Caixa e caixa internas da exportação, Polybag |
Aplicação: | Rede de FTTH, FDT, telecomunicação | ||
Realçar: | disposição da fibra do plc,Fibra Array |
Descrição de produto
As disposições da fibra são fabricadas com a carcaça do V-sulco da elevada precisão pelo conjunto de Browave/processo originais do polimento para obter uma precisão excelente da posição do núcleo da fibra e a qualidade perfeita do lustra a superfície. Nós fornecemos a disposição de alta qualidade da fibra para encontrar as várias procuras dos clientes com baixa perda de inserção, perda do retorno alta, e dimensão compacta.
Baixa perda de inserção
Perda do retorno alta.
Temperatura larga da operação
Estabilidade e confiança altas
Precisão alta da posição do núcleo da fibra
Precisão excelente da posição do núcleo da fibra
projete a flexibilidade
Aplicações:
MEM
Dispositivos do PLC: Divisor do PLC, AWGs
Componentes ativos/passivos integrados
Micro módulos do sistema ótico
Atenuador óticos variáveis
Disposição da lente/colimadores
Especificações:
Artigo | Parâmetro |
Número de canais | 1CH ~ 128CH |
Material | Vidro de quartzo, borosilicate, silicone |
Distância do núcleo/tolerância (μm) | 250, 127/0,7 |
Comprimento da fibra (m) | 2.0±0.1 |
Ângulo de lustro (°) | 0, +8, -8 (±0.3) |
Nivelamento de lustro | ﹤ 5 fringes@633nm |
Tipo da fibra | SMF-28e ou SMF-28e XB |
Temperatura de funcionamento (℃) | -40~85 |
L | W | H | X | Y | erro detalhado | ||||||
tipo | tamanho | diferença comum | tamanho | diferença comum | tamanho | diferença comum | tamanho | diferença comum | diferença da altura do núcleo | R=√ x2+y2 | |
2CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
4CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
8CH 250 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
8CH 127 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
16CH 127 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
32CH 127 | 10 | ±0.3 | 5,7 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
48CH 127 | 12 | ±0.3 | 7,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
64CH 127 | 12 | ±0.3 | 9,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0,1 |
Número do produto | Tipo da fibra | Comprimento da fibra |
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
|
1=G657A1
2= G657A2
3=G652D
4=G652B
|
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
S=Customized
|
