| Nome da marca: | Seacent |
| Model Number: | 2X2 |
| MOQ: | Negociável |
| preço: | negotiable |
| Condições de pagamento: | L / C, T / T |
| Capacidade de abastecimento: | 1000000 partes pelo mês |

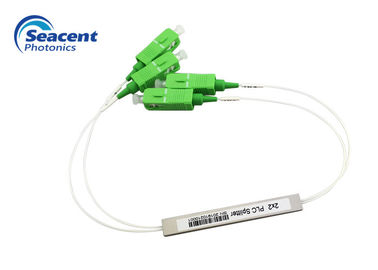

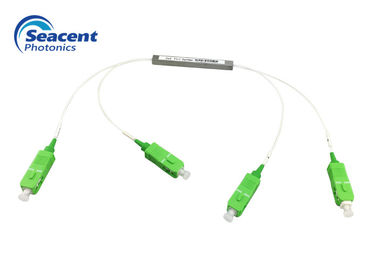

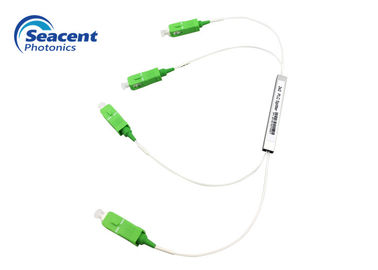

2x2 mini tipo perda do retorno alta do divisor do PLC com conector de SC/APC
Descrição do divisor do PLC da fibra ótica
Nossos divisores do PLC fornecem uma maneira segura de rachar a fibra ótica em trajetos múltiplos. Nós oferecemos as configurações que variam de 1x2 a 1x128 e de 2x2 às maneiras 2x64 de rachadura. A aplicação larga de divisores do PLC pode ser encontrada em redes de PON. Com vários formatos de empacotamento, os filtros do PLC podem ser instalados em umas caixas de emenda diminutas da fibra, bandejas da fibra, caixas de junção ou mesmo em cremalheiras de transmissão de dados. Os divisores do PLC são baixa perda de inserção e o baixo PDL e RoHS certificaram.
Características do divisor do PLC da fibra ótica
Aplicações do divisor do PLC da fibra ótica
Parâmetros do divisor do PLC da fibra ótica
1XN
| Parâmetro | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Comprimento de onda de trabalho (nanômetro) | 1260-1650 | |||||||||||
| Tipo da fibra | G657A1 ou personalizado | |||||||||||
| Perda de inserção (DB) | 3,9 | 6,1 | 7,2 | 9,0 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 |
| Uniformidade (DB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Perda dependente da polarização (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Perda do retorno (DB) | ≥55 | |||||||||||
| Directionality (dB) | ≥55 | |||||||||||
| Comprimento da fibra (m) | 1,0 ou personalizado | |||||||||||
| Estabilidade de temperatura (DB) | -40℃--85℃ (≤0.5) | |||||||||||
| °C de trabalho da temperatura | -40℃--85℃ | |||||||||||
| °C da temperatura de armazenamento | -40℃--85℃ | |||||||||||
| Poder máximo (nanowatt) | 1000 | |||||||||||
Nota: O IL acima é sem os parâmetros do conector.
1XN com conector que a perda de inserção ótica do divisor nas exigências acima além do que o aumento 1X2 não excede 0.2dB, o aumento restante não excede 0.3dB.
2XN
| Parâmetro | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Comprimento de onda de trabalho (nanômetro) | 1260-1650 | |||||
| Tipo da fibra | G657A1 ou personalizado | |||||
| Perda de inserção (DB) | 4,2 | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformidade (DB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Perda dependente da polarização (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Perda do retorno (DB) | ≥55 | |||||
| Directionality (dB) | ≥55 | |||||
| Comprimento da fibra (m) | 1,0 ou personalizado | |||||
| Estabilidade de temperatura (DB) | -40℃--85℃ (≤0.5) | |||||
| °C de trabalho da temperatura | -40℃--85℃ | |||||
| °C da temperatura de armazenamento | -40℃--85℃ | |||||
| Poder máximo (nanowatt) | 1000 | |||||
Nota: O IL acima é sem os parâmetros do conector.
2XN com a perda de inserção ótica do divisor do conector aumentada por não mais do que 0.3dB nas exigências acima.
Especificação de Detaild do divisor do PLC da fibra ótica
Divisor-mini tipo-Seacent Photonics.pdf do PLC
|
|
