| Brand Name: | Seacent |
| Model Number: | 1x12 |
| MOQ: | 10 peças |
| preço: | Negotiation |
| Payment Terms: | L / C, T / T |
| Supply Ability: | 1000000 partes pelo mês |

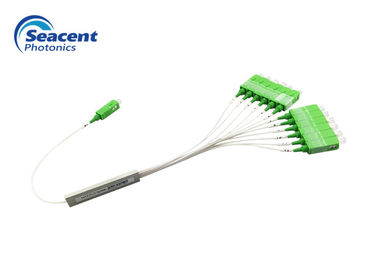

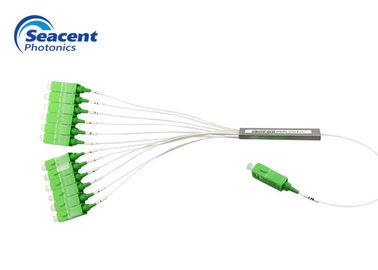

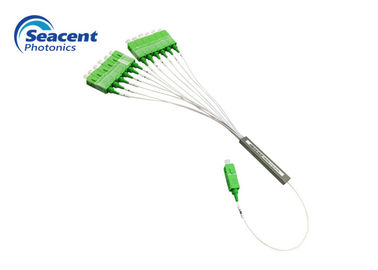

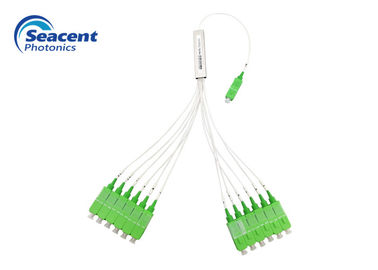

divisor de aço do PLC do tubo 1x12 com relação do special do conector de SC/APC
Descrição do divisor do PLC da fibra ótica
Os mini divisores planares de (PLC) do circuito do Lightwave estão tendo a pegada a menor, sendo ideais para na hora a emenda e a integração. Os mini divisores têm conectores óticos do SC, do FC, do LC ou do ST com o UPC ou o APC que lustram e usam as tranças da fibra de .9mm. Sua embalagem é feita do alumínio. As configurações estão disponíveis para até 1x32 para o mini tipo divisores.
Características do divisor do PLC da fibra ótica
Aplicações do divisor do PLC da fibra ótica
Parâmetros do divisor do PLC da fibra ótica
1XN
| Parâmetro | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Comprimento de onda de trabalho (nanômetro) | 1260-1650 | |||||||||||
| Tipo da fibra | G657A1 ou personalizado | |||||||||||
| Perda de inserção (DB) | 3,9 | 6,1 | 7,2 | 9,0 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 |
| Uniformidade (DB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Perda dependente da polarização (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Perda do retorno (DB) | ≥55 | |||||||||||
| Directionality (dB) | ≥55 | |||||||||||
| Comprimento da fibra (m) | 1,0 ou personalizado | |||||||||||
| Estabilidade de temperatura (DB) | -40℃--85℃ (≤0.5) | |||||||||||
| °C de trabalho da temperatura | -40℃--85℃ | |||||||||||
| °C da temperatura de armazenamento | -40℃--85℃ | |||||||||||
| Poder máximo (nanowatt) | 1000 | |||||||||||
Nota: O IL acima é sem os parâmetros do conector.
1XN com conector que a perda de inserção ótica do divisor nas exigências acima além do que o aumento 1X2 não excede 0.2dB, o aumento restante não excede 0.3dB.
2XN
| Parâmetro | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Comprimento de onda de trabalho (nanômetro) | 1260-1650 | |||||
| Tipo da fibra | G657A1 ou personalizado | |||||
| Perda de inserção (DB) | 4,2 | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformidade (DB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Perda dependente da polarização (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Perda do retorno (DB) | ≥55 | |||||
| Directionality (dB) | ≥55 | |||||
| Comprimento da fibra (m) | 1,0 ou personalizado | |||||
| Estabilidade de temperatura (DB) | -40℃--85℃ (≤0.5) | |||||
| °C de trabalho da temperatura | -40℃--85℃ | |||||
| °C da temperatura de armazenamento | -40℃--85℃ | |||||
| Poder máximo (nanowatt) | 1000 | |||||
Nota: O IL acima é sem os parâmetros do conector.
2XN com a perda de inserção ótica do divisor do conector aumentada por não mais do que 0.3dB nas exigências acima.
