| Nome da marca: | Seacent |
| Model Number: | 1x5 |
| MOQ: | Negociável |
| preço: | negotiable |
| Condições de pagamento: | L / C, T / T |
| Capacidade de abastecimento: | 1000000 partes pelo mês |

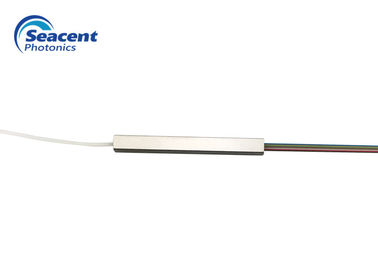

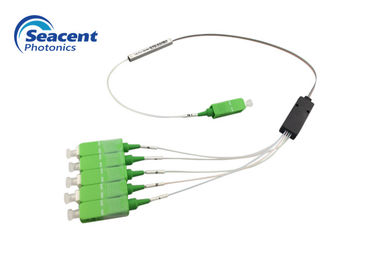

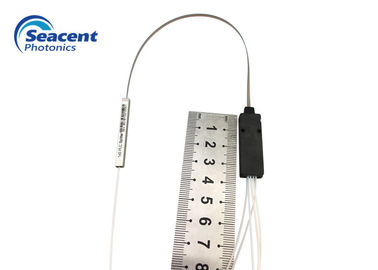

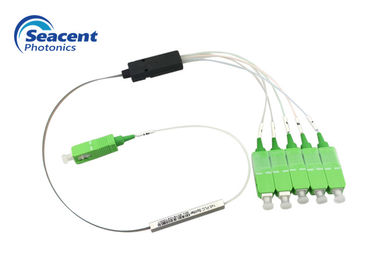

tipo perda do ramo 1x5 de inserção do divisor do PLC baixa para o sistema de FTTH
Descrição do divisor do PLC da fibra ótica
Os componentes avançados Photonics de Seacent introduzem uma família dos módulos do divisor do PLC do elevado desempenho. Os módulos utilizam as microplaquetas óticas do medidor de ondas, que confiam na tecnologia do depósito de vapor químico do plasma (P-CVD) e em seu processo patenteado da fabricação para fornecer características óticas estáveis.
O silicone dos módulos no medidor de ondas do silicone e a disposição de fibra ótica são alinhados precisamente dentro de um pacote ultra-compacto testado a Telcordia GR-1209 e GR-1221. O pacote caracteriza a baixa perda de inserção, a perda dependente da baixa polarização e a uniformidade alta do porto. Os módulos do divisor estão disponíveis com o 1xN até 64 e o 2xN até 32 configurações do canal e igualmente fornecido com os vários módulos connectorized da gaveta
Características do divisor do PLC da fibra ótica
Aplicação do divisor do PLC da fibra ótica
Parâmetros do divisor do PLC da fibra ótica
| Parâmetro | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
| Comprimento de onda de trabalho (nanômetro) | 1260-1650 | ||||
| Tipo da fibra | G657A1 ou personalizado | ||||
| Perda de inserção (DB) | 7,2 | 10,2 | 13,5 | 16,8 | 20,1 |
| Uniformidade (DB) | ≤0.5 | ≤0.8 | ≤1.0 | ≤1.5 | ≤1.8 |
| Perda dependente da polarização (DB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Perda do retorno (DB) | ≥55 | ||||
| Directionality (dB) | ≥55 | ||||
| Comprimento da fibra (m) | 1,0 ou personalizado | ||||
| Estabilidade de temperatura (DB) | -40℃--85℃ (≤0.5) | ||||
| °C de trabalho da temperatura | -40℃--85℃ | ||||
| °C da temperatura de armazenamento | -40℃--85℃ | ||||
| Poder máximo (nanowatt) | 1000 | ||||
Nota: O IL acima é sem os parâmetros do conector.
1XN com conector que a perda de inserção ótica do divisor nas exigências acima além do que o aumento 1X2 não excede 0.2dB, o aumento restante não excede 0.3dB.
| Parâmetro | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Comprimento de onda de trabalho (nanômetro) | 1260-1650 | ||||
| Tipo da fibra | G657A1 ou personalizado | ||||
| Perda de inserção (DB) | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformidade (DB) | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Perda dependente da polarização (DB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Perda do retorno (DB) | ≥55 | ||||
| Directionality (dB) | ≥55 | ||||
| Comprimento da fibra (m) | 1,0 ou personalizado | ||||
| Estabilidade de temperatura (DB) | -40℃--85℃ (≤0.5) | ||||
| °C de trabalho da temperatura | -40℃--85℃ | ||||
| °C da temperatura de armazenamento | -40℃--85℃ | ||||
| Poder máximo (nanowatt) | 1000 | ||||
Nota: O IL acima é sem os parâmetros do conector.
2XN com a perda de inserção ótica do divisor do conector aumentada por não mais do que 0.3dB nas exigências acima.
Especificação detalhada do divisor do PLC da fibra ótica
|
|
