| Nome da marca: | Seacent |
| Model Number: | 1x3 |
| MOQ: | Negociável |
| preço: | negotiable |
| Condições de pagamento: | L / C, T / T |
| Capacidade de abastecimento: | 1000000 partes pelo mês |

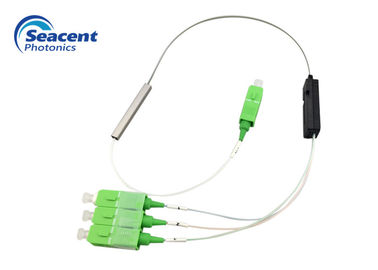

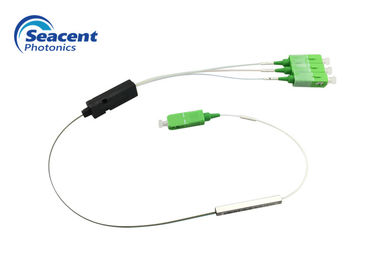

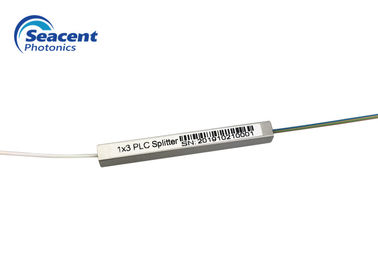

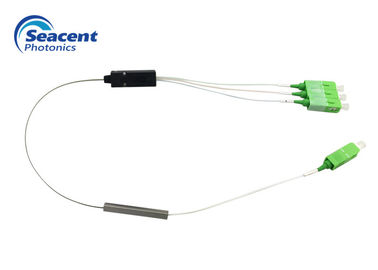

tipo perda do retorno alta do ramo 1x3 do divisor do PLC para o sistema de FTTH
Descrição do divisor do PLC da fibra ótica
De acordo com o princípio, os divisores da fibra ótica podem ser divididos no divisor bicônico fundido de (FBT) do atarraxamento e em divisores planares de (PLC) do circuito do Lightwave.
O divisor de FBT é um do mais comuns. Os divisores de FBT extensamente são aceitados e usados em redes passivas, especialmente para os exemplos onde a configuração rachada é menor (1x2, 1X4, 2x2, etc.). [1]
O PLC é uma tecnologia mais recente. Os divisores do PLC oferecem uma solução melhor para aplicações maiores. Os medidores de ondas são fabricados usando a litografia em uma carcaça do vidro de silicone, que permita distribuindo porcentagens específicas da luz. Em consequência, os divisores do PLC oferecem exato e mesmo separações com perda mínima em um pacote eficiente.
Características do divisor do PLC da fibra ótica
Aplicação do divisor do PLC da fibra ótica
Parâmetros do divisor do PLC da fibra ótica
| Parâmetro | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
| Comprimento de onda de trabalho (nanômetro) | 1260-1650 | ||||
| Tipo da fibra | G657A1 ou personalizado | ||||
| Perda de inserção (DB) | 7,2 | 10,2 | 13,5 | 16,8 | 20,1 |
| Uniformidade (DB) | ≤0.5 | ≤0.8 | ≤1.0 | ≤1.5 | ≤1.8 |
| Perda dependente da polarização (DB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Perda do retorno (DB) | ≥55 | ||||
| Directionality (dB) | ≥55 | ||||
| Comprimento da fibra (m) | 1,0 ou personalizado | ||||
| Estabilidade de temperatura (DB) | -40℃--85℃ (≤0.5) | ||||
| °C de trabalho da temperatura | -40℃--85℃ | ||||
| °C da temperatura de armazenamento | -40℃--85℃ | ||||
| Poder máximo (nanowatt) | 1000 | ||||
Nota: O IL acima é sem os parâmetros do conector.
1XN com conector que a perda de inserção ótica do divisor nas exigências acima além do que o aumento 1X2 não excede 0.2dB, o aumento restante não excede 0.3dB.
| Parâmetro | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Comprimento de onda de trabalho (nanômetro) | 1260-1650 | ||||
| Tipo da fibra | G657A1 ou personalizado | ||||
| Perda de inserção (DB) | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformidade (DB) | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Perda dependente da polarização (DB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Perda do retorno (DB) | ≥55 | ||||
| Directionality (dB) | ≥55 | ||||
| Comprimento da fibra (m) | 1,0 ou personalizado | ||||
| Estabilidade de temperatura (DB) | -40℃--85℃ (≤0.5) | ||||
| °C de trabalho da temperatura | -40℃--85℃ | ||||
| °C da temperatura de armazenamento | -40℃--85℃ | ||||
| Poder máximo (nanowatt) | 1000 | ||||
Nota: O IL acima é sem os parâmetros do conector.
2XN com a perda de inserção ótica do divisor do conector aumentada por não mais do que 0.3dB nas exigências acima.
Especificação detalhada do divisor do PLC da fibra ótica
Tipo-Seacent Photonics.pdf do Divisor-ramo do PLC
|
|
