| Nome da marca: | Seacent |
| Model Number: | tipo divisor do ABS 1x12 do PLC |
| MOQ: | Negociável |
| preço: | negotiable |
| Condições de pagamento: | L / C, T / T |
| Capacidade de abastecimento: | 100.000 peças por mês |
o módulo do divisor do PLC do ABS 1x12 para redes óticas passivas prendeu o Internet da tevê
Descrição do módulo do divisor do PLC:
O divisor planar do circuito do lightwave (PLC) é um tipo de dispositivo ótico da gestão do poder que é fabricado usando a tecnologia ótica do medidor de ondas do silicone. Caracteriza o tamanho pequeno, a confiança alta, a escala de comprimento de onda de funcionamento larga e a boa uniformidade do canal-à-canal, e é amplamente utilizado em redes de PON realizar a rachadura do poder do sinal ótico.
Características do módulo do divisor do PLC:
Polarização de pequenas perdas e estável.
Certificado por Telcordia GR.1209 e GR.1221.
Baixa perda de inserção
Perda dependente da baixa polarização
Estabilidade ambiental excelente
Estabilidade mecânica excelente
Telcordia GR-1221 e GR-1209
Áreas de aplicação do módulo do divisor do PLC:
Rede de PON-FTTX
Fibra ao ponto (FTTX)
Fibra à casa (FTTH)
Redes óticas passivas (PON)
Redes óticas passivas do gigabit (GPON)
Redes locais (LAN)
Televisão por cabo (CATV)
Informação pedindo:
| tipo de produto | Diâmetro da entrada e da saída | Comprimento da entrada e da fibra |
Caixa do ABS tamanho |
|
1XNor 2XN 0102=1X2 0103=1X3 0104=1X4 0105=1X5 0106=1X6 0107=1X7 0108=1X8 0112=1X12 0116=1X16 0124=1X24 0132=1X32 0164=1X64 1128=1X128
|
2=2.0mm 3=3.0mm |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M S=customized |
|
Parâmetros técnicos: Divisor do plc 1XN
| Parâmetro | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 | |||||||||||
| Comprimento de onda de trabalho (nanômetro) | 1260-1650 | ||||||||||||||||||||||
| Tipo da fibra | G657A1 ou personalizado | ||||||||||||||||||||||
| Perda de inserção (DB) | 3,9 | 6,1 | 7,2 | 9,0 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 | |||||||||||
| Uniformidade (DB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 | |||||||||||
| Perda dependente da polarização (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 | |||||||||||
| Perda de retorno (DB) | ≥55 | ||||||||||||||||||||||
| Directionality (DB) | ≥55 | ||||||||||||||||||||||
| Comprimento da fibra (m) | 1,0 ou personalizado | ||||||||||||||||||||||
| Estabilidade de temperatura (DB) | -40℃ - 85℃ (≤0.5) | ||||||||||||||||||||||
| °C de trabalho da temperatura | -40℃ - 85℃ | ||||||||||||||||||||||
| °C da temperatura de armazenamento | -40℃ - 85℃ | ||||||||||||||||||||||
| Poder máximo (nanowatt) | 1000 | ||||||||||||||||||||||
Nota: O IL acima é sem os parâmetros do conector.
1XN com conector que a perda de inserção ótica do divisor nas exigências acima além do que o aumento 1X2 não excede 0.2dB, o aumento restante não excede 0.3dB.
Parâmetros técnicos: Divisor do plc 2XN
| Parâmetro | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Comprimento de onda de trabalho (nanômetro) | 1260-1650 | |||||
| Tipo da fibra | G657A1 ou personalizado | |||||
| Perda de inserção (DB) | 4,2 | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformidade (DB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Perda dependente da polarização (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Perda de retorno (DB) | ≥55 | |||||
| Directionality (DB) | ≥55 | |||||
| Comprimento da fibra (m) | 1,0 ou personalizado | |||||
| Estabilidade de temperatura (DB) | -40℃ - 85℃ (≤0.5) | |||||
| °C de trabalho da temperatura | -40℃ - 85℃ | |||||
| °C da temperatura de armazenamento | -40℃ - 85℃ | |||||
| Poder máximo (nanowatt) | 1000 | |||||
Nota: O IL acima é sem os parâmetros do conector.
2XN com perda de inserção ótica do divisor do conector aumentou por não mais do que 0.3dB nas exigências acima.

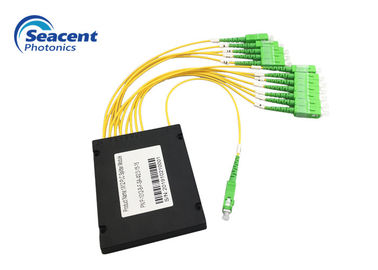

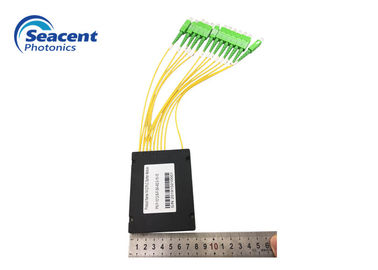

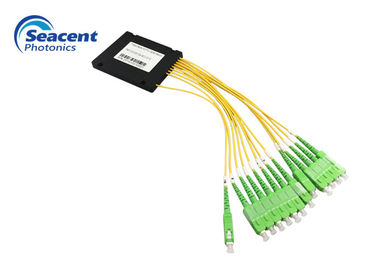

Imagens do módulo do divisor do PLC
Parâmetros dos detalhes
Tipo-Seacent Photonics.pdf do Divisor-ABS do PLC
|
|
