| Nome da marca: | Seacent |
| Model Number: | tipo da inserção 1X16 |
| MOQ: | Negociável |
| preço: | negotiable |
| Condições de pagamento: | L/C, T/T |
| Capacidade de abastecimento: | 1000000 partes pelo mês |

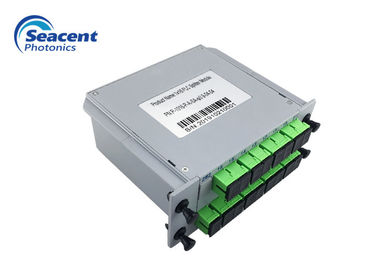

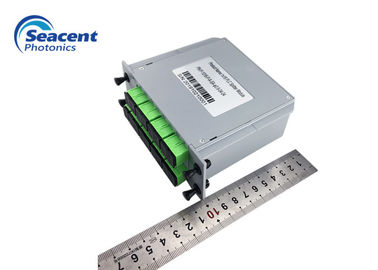

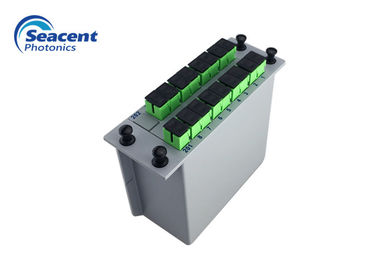

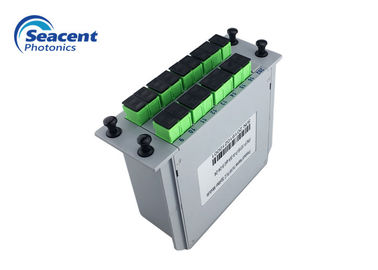

tipo módulo FTTX FTTH da inserção 1X16 do divisor do PLC
Descrição do módulo do divisor do PLC
O PLC representa o circuito planar do Lightwave. Os divisores do PLC são usados para distribuir ou combinar sinais óticos. É baseado na tecnologia de circuito planar do lightwave e fornece uma solução da distribuição clara de baixo custo o fatora de formulários pequeno e a confiança alta.
Os divisores do PLC fornecem um produto eficaz na redução de custos e do espaço da economia apropriado às exigências nunca em mudança dos trabalhos em rede. Com ele é o tamanho compacto, estes divisores podem ser utilizados na em-terra e em suportes assim como em sistemas aéreos da montagem em rack.
Características do módulo do divisor do PLC
Aplicações do módulo do divisor do PLC
Parâmetros do módulo do divisor do PLC
1XN
| Parâmetro | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Comprimento de onda de trabalho (nanômetro) | 1260-1650 | |||||||||||
| Tipo da fibra | G657A1 ou personalizado | |||||||||||
| Perda de inserção (DB) | 3,9 | 6,1 | 7,2 | 9,0 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 |
| Uniformidade (DB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Perda dependente da polarização (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Perda do retorno (DB) | ≥55 | |||||||||||
| Directionality (dB) | ≥55 | |||||||||||
| Comprimento da fibra (m) | 1,0 ou personalizado | |||||||||||
| Estabilidade de temperatura (DB) | -40℃--85℃ (≤0.5) | |||||||||||
| °C de trabalho da temperatura | -40℃--85℃ | |||||||||||
| °C da temperatura de armazenamento | -40℃--85℃ | |||||||||||
| Poder máximo (nanowatt) | 1000 | |||||||||||
Nota: O IL acima é sem os parâmetros do conector.
1XN com conector que a perda de inserção ótica do divisor nas exigências acima além do que o aumento 1X2 não excede 0.2dB, o aumento restante não excede 0.3dB.
2XN
| Parâmetro | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Comprimento de onda de trabalho (nanômetro) | 1260-1650 | |||||
| Tipo da fibra | G657A1 ou personalizado | |||||
| Perda de inserção (DB) | 4,2 | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformidade (DB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Perda dependente da polarização (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Perda do retorno (DB) | ≥55 | |||||
| Directionality (dB) | ≥55 | |||||
| Comprimento da fibra (m) | 1,0 ou personalizado | |||||
| Estabilidade de temperatura (DB) | -40℃--85℃ (≤0.5) | |||||
| °C de trabalho da temperatura | -40℃--85℃ | |||||
| °C da temperatura de armazenamento | -40℃--85℃ | |||||
| Poder máximo (nanowatt) | 1000 | |||||
Nota: O IL acima é sem os parâmetros do conector.
2XN com a perda de inserção ótica do divisor do conector aumentada por não mais do que 0.3dB nas exigências acima.
Especificação de Detaild do módulo do divisor do PLC
|
|
| Nome da marca: | Seacent |
| Model Number: | tipo da inserção 1X16 |
| MOQ: | Negociável |
| preço: | negotiable |
| Condições de pagamento: | L/C, T/T |
tipo módulo FTTX FTTH da inserção 1X16 do divisor do PLC
Descrição do módulo do divisor do PLC
O PLC representa o circuito planar do Lightwave. Os divisores do PLC são usados para distribuir ou combinar sinais óticos. É baseado na tecnologia de circuito planar do lightwave e fornece uma solução da distribuição clara de baixo custo o fatora de formulários pequeno e a confiança alta.
Os divisores do PLC fornecem um produto eficaz na redução de custos e do espaço da economia apropriado às exigências nunca em mudança dos trabalhos em rede. Com ele é o tamanho compacto, estes divisores podem ser utilizados na em-terra e em suportes assim como em sistemas aéreos da montagem em rack.
Características do módulo do divisor do PLC
Aplicações do módulo do divisor do PLC
Parâmetros do módulo do divisor do PLC
1XN
| Parâmetro | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Comprimento de onda de trabalho (nanômetro) | 1260-1650 | |||||||||||
| Tipo da fibra | G657A1 ou personalizado | |||||||||||
| Perda de inserção (DB) | 3,9 | 6,1 | 7,2 | 9,0 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 |
| Uniformidade (DB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Perda dependente da polarização (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Perda do retorno (DB) | ≥55 | |||||||||||
| Directionality (dB) | ≥55 | |||||||||||
| Comprimento da fibra (m) | 1,0 ou personalizado | |||||||||||
| Estabilidade de temperatura (DB) | -40℃--85℃ (≤0.5) | |||||||||||
| °C de trabalho da temperatura | -40℃--85℃ | |||||||||||
| °C da temperatura de armazenamento | -40℃--85℃ | |||||||||||
| Poder máximo (nanowatt) | 1000 | |||||||||||
Nota: O IL acima é sem os parâmetros do conector.
1XN com conector que a perda de inserção ótica do divisor nas exigências acima além do que o aumento 1X2 não excede 0.2dB, o aumento restante não excede 0.3dB.
2XN
| Parâmetro | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Comprimento de onda de trabalho (nanômetro) | 1260-1650 | |||||
| Tipo da fibra | G657A1 ou personalizado | |||||
| Perda de inserção (DB) | 4,2 | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformidade (DB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Perda dependente da polarização (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Perda do retorno (DB) | ≥55 | |||||
| Directionality (dB) | ≥55 | |||||
| Comprimento da fibra (m) | 1,0 ou personalizado | |||||
| Estabilidade de temperatura (DB) | -40℃--85℃ (≤0.5) | |||||
| °C de trabalho da temperatura | -40℃--85℃ | |||||
| °C da temperatura de armazenamento | -40℃--85℃ | |||||
| Poder máximo (nanowatt) | 1000 | |||||
Nota: O IL acima é sem os parâmetros do conector.
2XN com a perda de inserção ótica do divisor do conector aumentada por não mais do que 0.3dB nas exigências acima.
