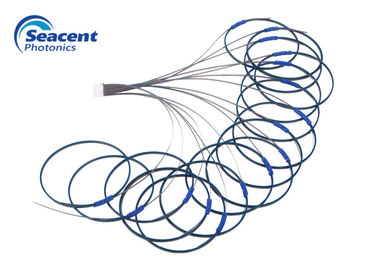

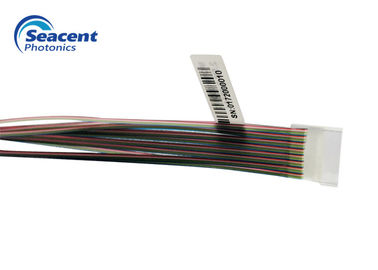

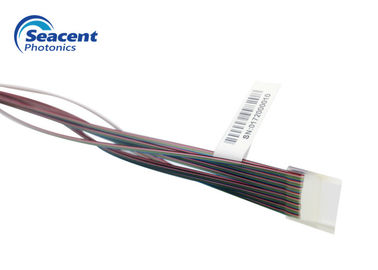

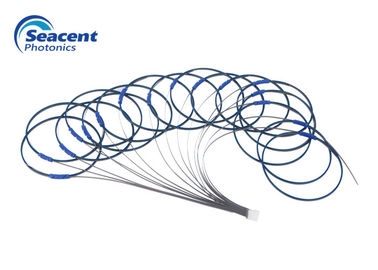

Vidro de quartzo de fibra ótica de lustro do CH da disposição 128 do ângulo do UPC APC/material do Borosilicate/silicone

Quantidade de ordem mínima : 10pcs Tempo de entrega : 5-8 dias do trabalho
Termos de pagamento : L / C, T / T
Lugar de origem: Guangdong, China Marca: Seacent
Certificação: ISO9001,ROHS Número do modelo: Fibra array-128ch

Informação detalhada

Cor: Azul, alaranjado, verde, marrom, branco, vermelho, preto, amarelo, roxo, cor-de-rosa, verde da água Material: Vidro de quartzo, borosilicate, silicone
Comprimento da fibra (m): 2.0±0.1 Tipo da fibra: SMF-28e ou SMF-28e XB
Ângulo de lustro (°): 0, +8, -8 (±0.3)
Realçar:

Fibra óptica Array

,

Fibra Array

Descrição de produto


A fibra de lustro do ângulo de UPC/APC põe o vidro de quartzo de 128 CH, borosilicate, material do silicone
Descrição:

A disposição (FA) da fibra usa um V-sulco (V-sulco) para montar uma fibra ótica, um pacote de fibras, ou uma fita em uma carcaça da disposição. A disposição da fibra é uma fibra desencapada que remova o revestimento da fibra. Uma parcela é colocada no V-sulco e pressurizada pelo esparadrapo pelo membro da pressurização.


Características:

Forneça o FÁ na configuração 1ch/2ch/4ch/8ch/12ch/16ch/24ch/32ch/48ch/64ch

Especs. típicas do passo do núcleo dentro de ±0.5μm

Matéria-prima de quartzo/Pyrex/silicone do V-sulco

Processo descascado janela disponível



Especificações:

Artigo Parâmetro
Número de canais 1CH ~ 128CH
Material Vidro de quartzo, borosilicate, silicone
Distância do núcleo/tolerância (μm) 250, 127/0,7
Comprimento da fibra (m) 2.0±0.1
Ângulo de lustro (°) 0, +8, -8 (±0.3)
Nivelamento de lustro ﹤ 5 fringes@633nm
Tipo da fibra SMF-28e ou SMF-28e XB
Temperatura de funcionamento (℃) -40~85



tabela da dimensão da placa de base do V-sulco:

  L W H X Y erro detalhado
tipo tamanho diferença comum tamanho diferença comum tamanho diferença comum tamanho diferença comum diferença da altura do núcleo R=√ x2+y2
2CH 250 10 ±0.3 2,5 ±0.05 2,5 ±0.05 0,25 ≤0.0005 ≤0.001 <0.1
4CH 250 10 ±0.3 2,5 ±0.05 2,5 ±0.05 0,25 ≤0.0005 ≤0.001 <0.1
8CH 250 10 ±0.3 3,5 ±0.05 2,5 ±0.05 0,25 ≤0.0005 ≤0.001 <0.1
8CH 127 10 ±0.3 2,5 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
16CH 127 10 ±0.3 3,5 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
32CH 127 10 ±0.3 5,7 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
48CH 127 12 ±0.3 7,8 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001

<0.1

64CH 127 12 ±0.3 9,8 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
96CH 127 12 ±0.3 16 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
128CH 127 12 ±0.3 20 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1


Aplicações:

Active/dispositivo passivo da fibra ótica da disposição

Grating posto do medidor de ondas

Medidor de ondas ótico planar

módulo ótico do Multi-canal


Informação pedindo:
Número do produto Tipo da fibra Comprimento da fibra
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
1=G657A1
2= G657A2
3=G652D
4=G652B
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
S=Customized
